Vakuumfilter

Passgenaue Vakuumfilter | Lösungen für Vakuumpumpen und Anlagen

Unsere hochwertigen Vakuumfilter schützen Anlagen vor Staub, Partikeln und weiteren Verunreinigungen, erhöhen die Betriebssicherheit und verlängern so die Standzeit der genutzten Komponenten.

Hier findest du passende Vakuumfilter mit entsprechenden Vakuumfiltergehäusen für Vakuumpumpen und Vakuumanlagen.

Einfach die Original-Ersatzteilnummer in die Suchfunktion eingeben und den passenden Filter finden!

Zur Umschlüsselung

44 180 92 960 Luftfilter (Europiclon Vakuumfilter)

UVP: ~~150,40 €~~

Nettopreis: 114,40 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 0

Mindestbestellmenge: 1

Lieferzeit: 2 Wochen

Anzahl

45 009 72 105 Luftfilter (Vakuumfilter G 3/4")

UVP: ~~71,50 €~~

Nettopreis: 63,70 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 128

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

45 021 72 105 Luftfilter (Vakuumfilter G 1 1/4")

UVP: ~~81,66 €~~

Nettopreis: 59,70 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 52

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

45 037 72 105 Luftfilter (Vakuumfilter G 1 1/4")

UVP: ~~128,05 €~~

Nettopreis: 97,40 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 6

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

45 124 72 104 Luftfilter (Vakuumfilter G 2 1/2")

UVP: ~~301,10 €~~

Nettopreis: 228,90 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 0

Mindestbestellmenge: 1

Lieferzeit: 2 Wochen

Anzahl

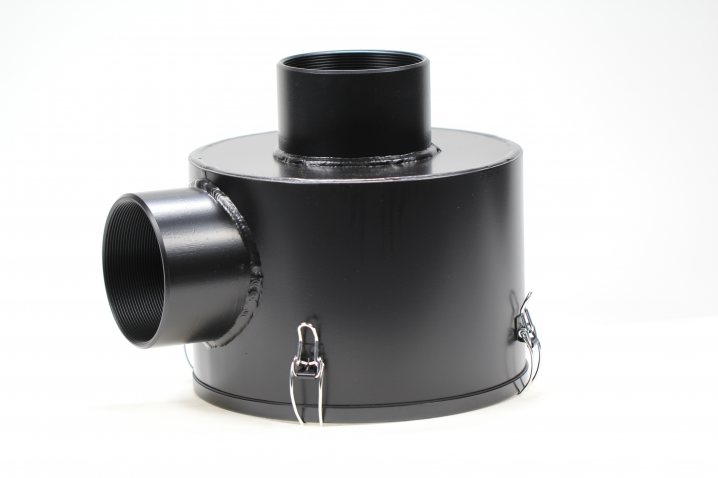

45 138 72 105 ersetzt durch EIT-478-8851

Lagerbestand: 0

Mindestbestellmenge: 1

Lieferzeit: Nicht lieferbar

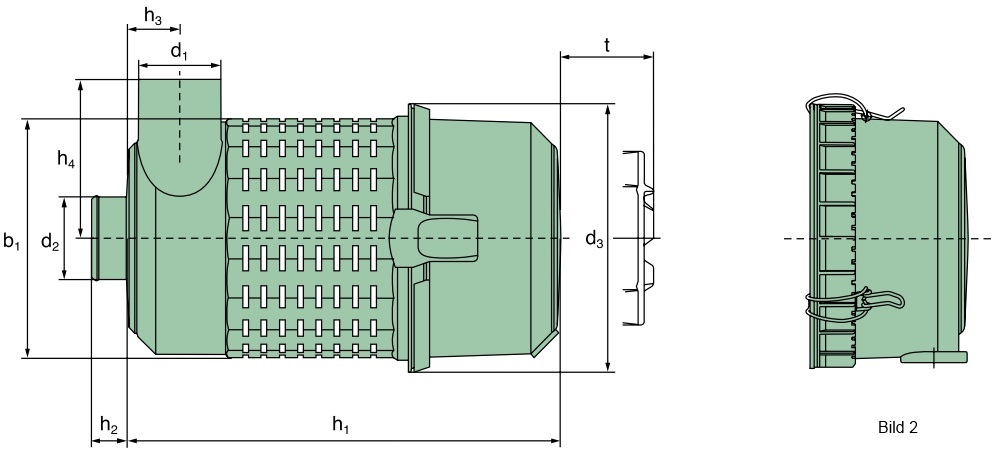

45 280 92 960 Luftfilter (Europiclon Vakuumfilter)

UVP: ~~177,20 €~~

Nettopreis: 134,70 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 0

Mindestbestellmenge: 1

Lieferzeit: 2 Wochen

Anzahl

45 480 92 960 Luftfilter (Europiclon Vakuumfilter)

UVP: ~~223,40 €~~

Nettopreis: 169,80 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 0

Mindestbestellmenge: 1

Lieferzeit: 2 Wochen

Anzahl

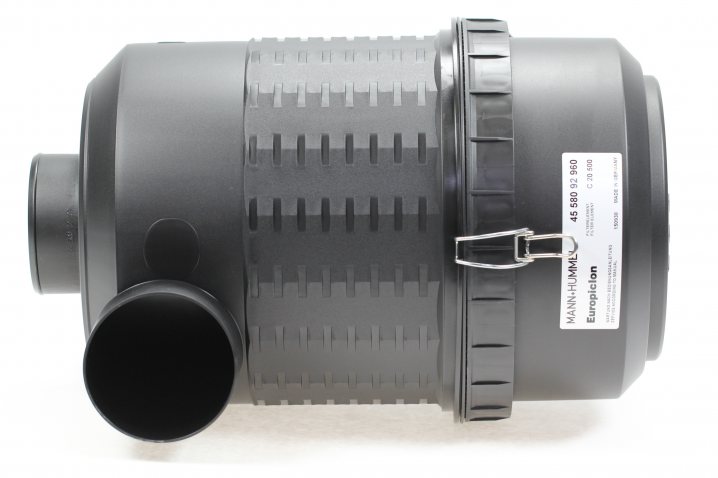

45 580 92 960 Luftfilter (Europiclon Vakuumfilter)

UVP: ~~295,95 €~~

Nettopreis: 225,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 3

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

45 680 92 960 Luftfilter (Europiclon Vakuumfilter)

UVP: ~~366,35 €~~

Nettopreis: 278,50 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 0

Mindestbestellmenge: 1

Lieferzeit: 2 Wochen

Anzahl

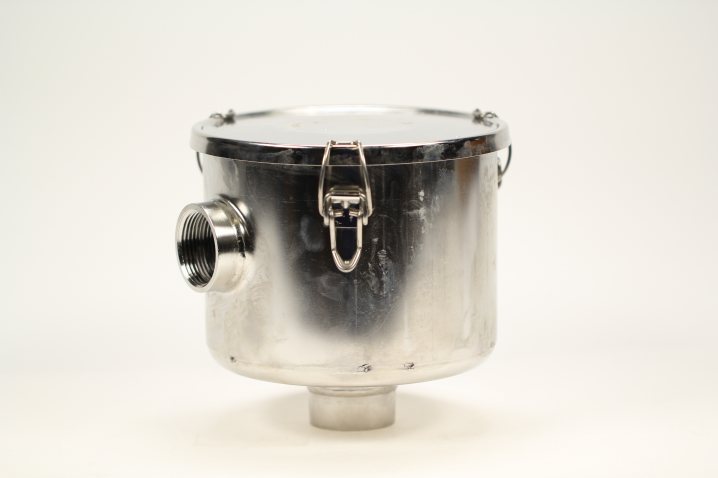

EIT-033-42934 Vakuumfiltergehäuse (G 1 1/4" V4A)

UVP: ~~678,33 €~~

Nettopreis: 576,60 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 0

Mindestbestellmenge: 1

Lieferzeit: 2-4 Wochen

Anzahl

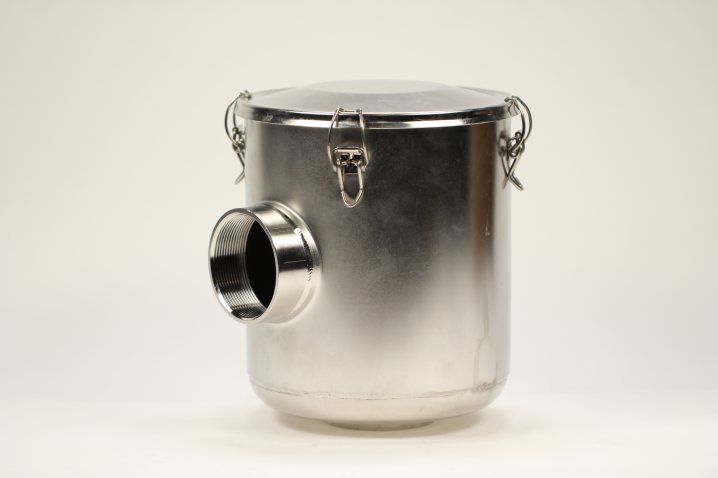

EIT-033-43100 Vakuumfiltergehäuse (G 2 1/2" V4A)

UVP: ~~963,77 €~~

Nettopreis: 819,20 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 2

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

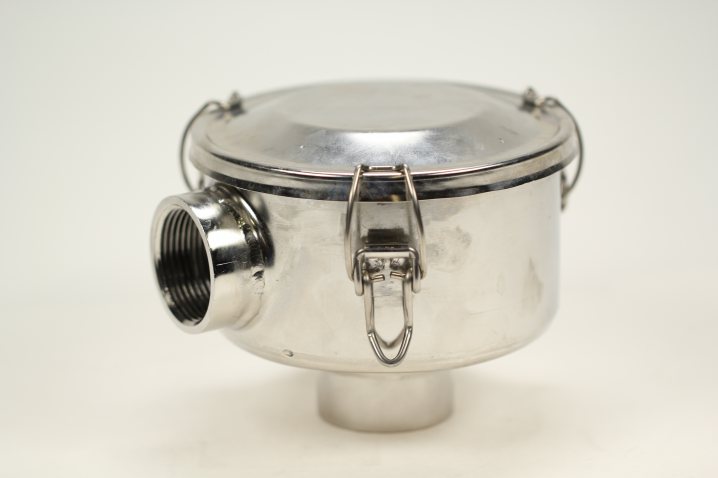

EIT-033-51440 Vakuumfiltergehäuse (G 1 1/4" V4A)

UVP: ~~497,00 €~~

Nettopreis: 422,50 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 0

Mindestbestellmenge: 1

Lieferzeit: 2-4 Wochen

Anzahl

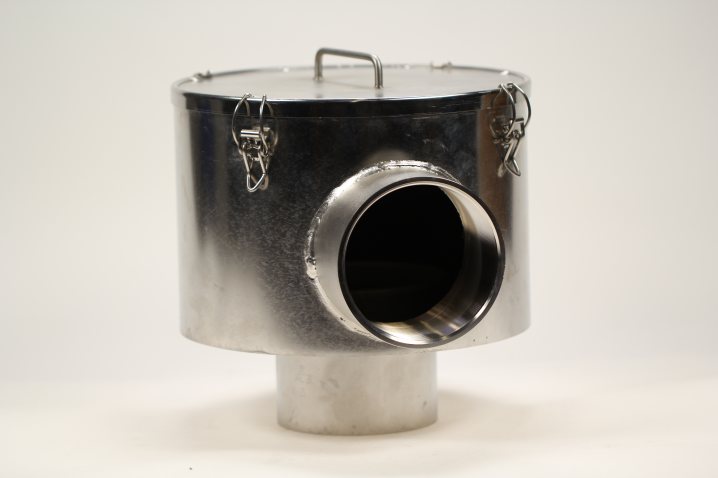

EIT-033-51441 Vakuumfiltergehäuse (G 4" V4A)

UVP: ~~2.274,05 €~~

Nettopreis: 1.933,00 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 1

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

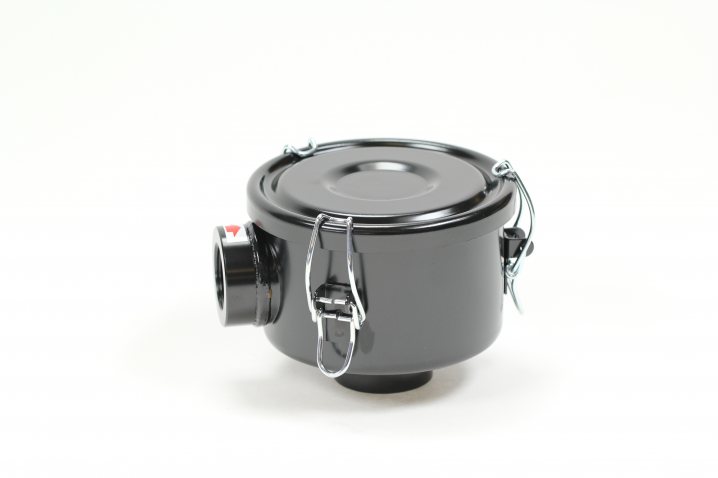

EIT-201-12836 Luftfilter (Vakuumfilter G 1")

UVP: ~~71,06 €~~

Nettopreis: 60,50 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 10

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

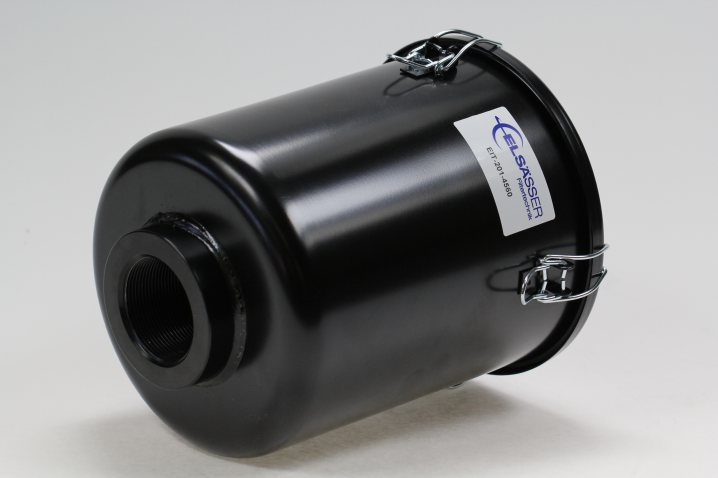

EIT-201-4560 Vakuumfilter 2" ersetzt durch EIT-478-48704

Lagerbestand: 0

Mindestbestellmenge: 1

Lieferzeit: Nicht lieferbar

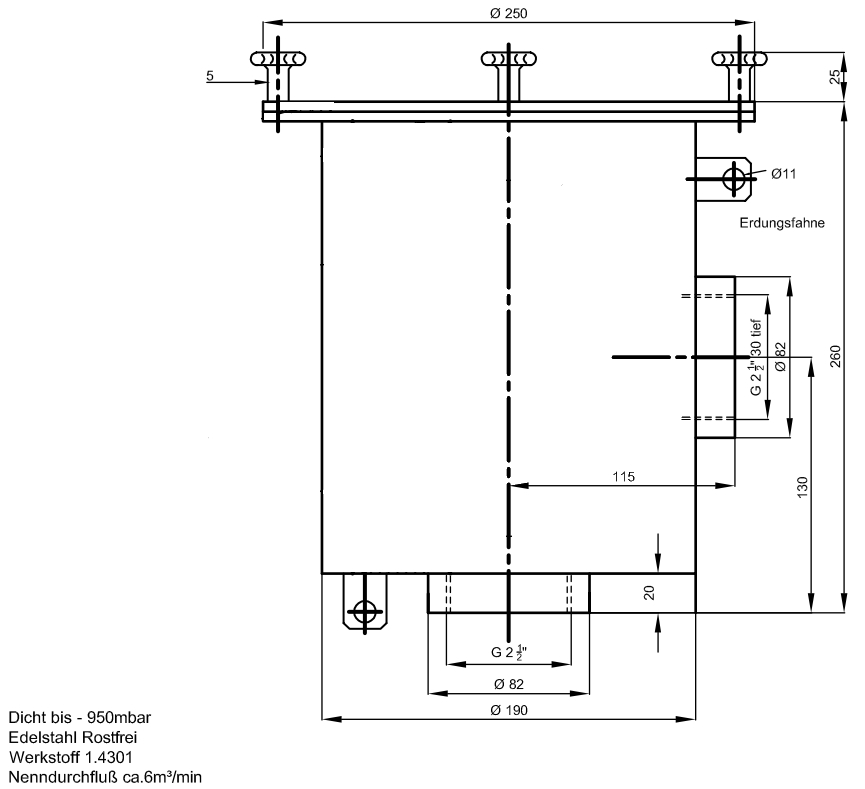

EIT-234-5011 Luftfilter (Vakuumfilter G 2 1/2" VA)

UVP: ~~3.251,88 €~~

Nettopreis: 2.764,10 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 0

Mindestbestellmenge: 10

Lieferzeit: 2-4 Wochen

Anzahl

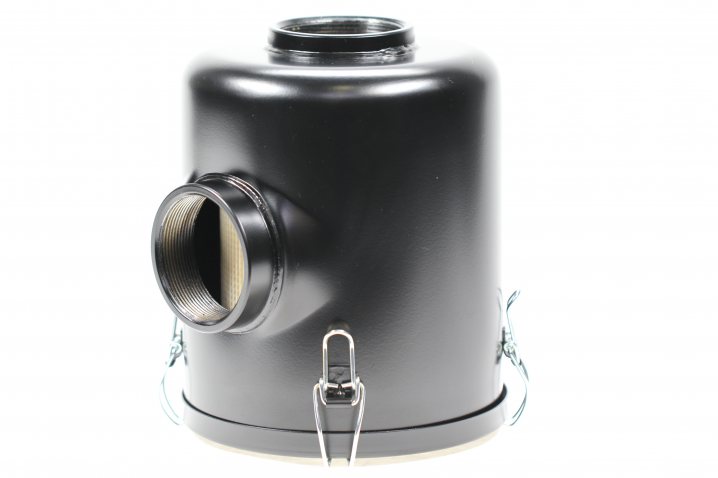

EIT-478-12732 Luftfilter (Vakuumfilter G 2 1/2")

UVP: ~~160,10 €~~

Nettopreis: 136,10 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 92

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

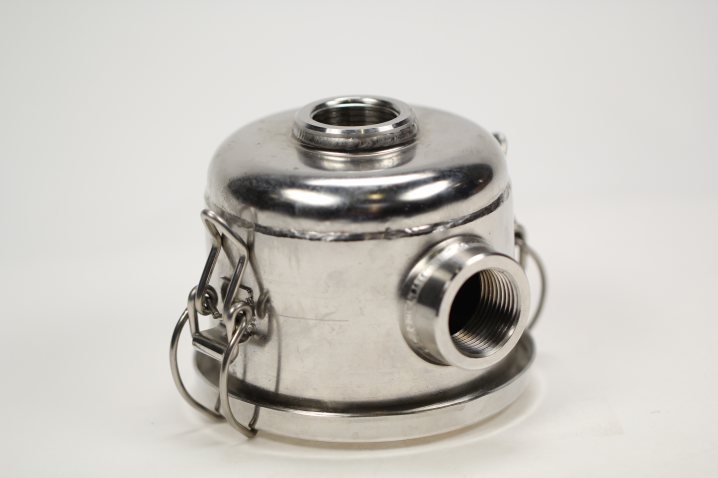

EIT-478-27720 Vakuumfiltergehäuse (G 3/4" V4A)

UVP: ~~242,99 €~~

Nettopreis: 206,60 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 3

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

EIT-478-45562 ersetzt durch SA6058

Lagerbestand: 0

Mindestbestellmenge: 1

Lieferzeit: 2-4 Wochen

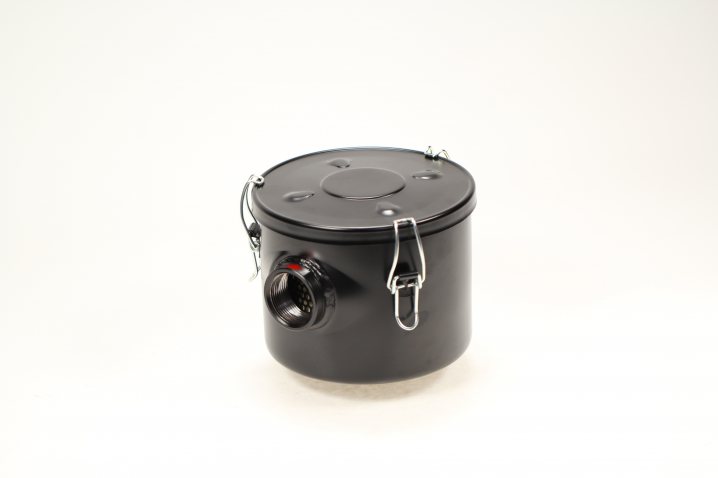

EIT-478-45566 Luftfilter (Vakuumfilter G 1 1/4")

UVP: ~~96,76 €~~

Nettopreis: 82,30 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 2

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

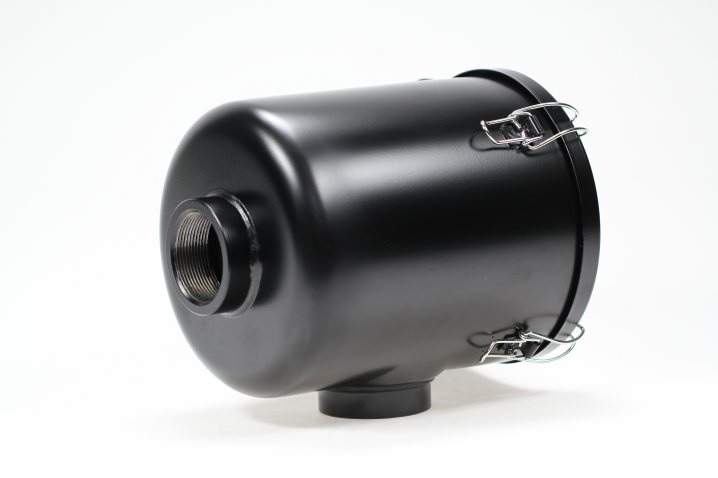

EIT-478-48704 Luftfilter (Vakuumfilter G 2")

UVP: ~~283,59 €~~

Nettopreis: 201,40 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 126

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

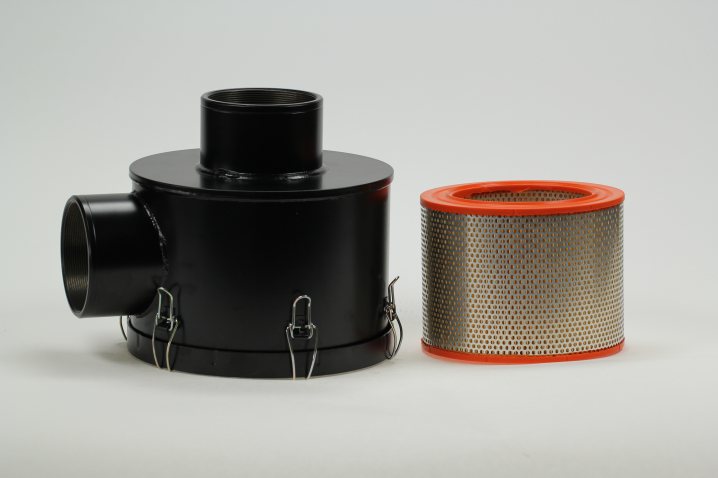

EIT-478-8851 Luftfilter (Vakuumfilter G 4")

UVP: ~~864,51 €~~

Nettopreis: 613,90 €

Preise exkl. MwSt. zzgl. Versandkosten

Lagerbestand: 14

Mindestbestellmenge: 1

Lieferzeit: 1-2 Tage

Anzahl

Was ist ein Vakuumfilter?

Vakuumfilter sind Filtersysteme für Vakuumanlagen und Vakuumpumpen, die bei einem Unterdruck von bis zu 950 mbar eingesetzt werden können. Sie verfügen über eine zuverlässige Dichtheit und eine kompakte Bauweise. Die Filter sorgen dafür, dass die Leistung des Vakuumsystems nicht negativ beeinträchtigt wird.

Wofür werden Vakuumfilter verwendet?

Vakuumfilter werden eingesetzt, um Verunreinigungen aus der Prozessluft zu entfernen und empfindliche Komponenten von Vakuumanlagen zu schützen. Sie verhindern das Eindringen von Staub, Schmutz und weiteren Partikeln in das Vakuumsystem. Dadurch reduzieren sie den Verschleiß, verhindern, dass Bauteile beschädigt werden, und verlängern die Lebensdauer von Vakuumpumpen, Ventilen, Anlagen und weiteren Komponenten.

Wo werden Vakuumfilter eingesetzt?

Vakuumfilter werden hauptsächlich in Vakuumanlagen verbaut, die eine Dichtigkeit bis -950 mbar Unterdruck nachweisen müssen, was für die Qualität des Produkts entscheidend ist. Vakuumfilter schützen vor Verunreinigungen und verlängern die Lebensdauer des Vakuumerzeugers.

Hier sind typische Einsatzbereiche:

Industrieautomation
Automotive,
Verpackungstechnik,
Pick-and-Place-Systeme
CNC-Anlagen
Handhabungssysteme

Wie funktioniert ein Vakuumfilter?

Ein Vakuumfilter funktioniert wie ein klassischer Luftfilter. Hierbei wird verschmutzte Luft über den Rohluftstutzen zum Filtermedium geführt und die gereinigte Luft anschließend über den Reinluftstutzen wieder dem System bzw. der Vakuumpumpe zugeführt. Das Filtermedium hält dabei Partikel und weitere Verunreinigungen zurück und schützt nachgelagerte Komponenten vor Schäden.

Es gibt aber einen Unterschied: Während herkömmliche Luftfilter häufig in allgemeinen Belüftungs- und Druckluftanwendungen eingesetzt werden, sind Vakuumfilter speziell auf Vakuumpumpen und Vakuumanlagen ausgelegt. Sie verfügen über eine besonders hohe Dichtheit, damit sie auch bei einem hohen Unterdruck arbeiten können.

Aufbau des Vakuumfilters

Beim Aufbau eines Vakuumfilters werden Gehäuse und Deckel aus Stahlblech hergestellt. Die Gewindemuffen sind sehr robuste Drehteile und werden in das Gehäuse eingeschweißt. Alle Schweißnähte werden dichtgeschweißt und der Deckel wird mit Verschlussbügeln dicht gegen eine Elastomerdichtung gepresst.

Das Standard-Luftfilterelement besitzt eine Filterfeinheit von 5 µm bei 99 % Abscheidegrad. Der Anfangswiderstand liegt bei Nennlast bei etwa 20 mbar.

Die Vakuumfilter sind daher besonders robust ausgeführt. Dies ist weniger für die Filtration selbst als vielmehr für die Montage und die mechanische Belastbarkeit erforderlich. Als Verbindungsteile werden konische Gewinde beziehungsweise Wasserrohrgewinde verwendet, wodurch stabile Gewindemuffen notwendig sind.

Welche Filtermedien gibt es?

ELSÄSSER Filtertechnik setzt im Bereich Vakuumfilter auf mehrere Filtermedien:

Cellulosemedien
Polyestermedien
Aktivkohlemedien
Edelstahlfilter / Drahtgewebe mit einer Feinheit von 30 - 400 µm

Ebenfalls können Stahlgestrickpresslinge, sogenannte Nassluftfilter, Luftentöler oder geschüttete Aktivkohleelemente angeboten werden. Dadurch lassen sich die Vakuumfiltergehäuse flexibel an unterschiedliche Anforderungen hinsichtlich Filterfeinheit, Volumenstrom und Filtrationsgrad anpassen.

Material des Filtergehäuses

Als Standard wird als Material des Filtergehäuses schwarz lackierter Stahl verwendet. Für die Lebensmittelindustrie und die chemische Industrie werden zusätzlich Edelstahl und vernickelter Stahl angeboten.

Bei Bedarf kann auch eine Ableitfahne bestellt und angeschweißt werden. Für die ATEX-Konformität muss zusätzlich ein ATEX-konformes Filterelement verbaut werden.

Luftentölung als Option für Vakuumfilter

Optional können anstelle von Filterelementen auch Elemente zur Luftentölung im Gehäuse verbaut werden. Dabei ändert sich die Durchströmungsrichtung, sodass das abgeschiedene Öl außerhalb des Luftentölelementes gesammelt wird.

Bei Bedarf kann ein zusätzlicher Kugelhahn integriert werden, um das abgeschiedene Öl einfach aus dem Gehäuse abzulassen. Diese Lösung eignet sich besonders zur Abscheidung von Ölnebel und Aerosolen in industriellen Vakuumsystemen.

Welche Arten von Vakuumfiltern gibt es?

Je nach Anwendung werden unterschiedliche Vakuumfilter genutzt. Neben klassischen Partikelfiltern stehen folgende Filter zur Verfügung:

Filter für Feinstaub
Aktivkohlefilter zur Geruchs- und Gasfiltration
Luftentöler zur Ölabscheidung
Edelstahlfilter für spezielle Prozessanforderungen

Bei der Auswahl werden Medium, Verschmutzungsgrad, Unterdruckbereich und die Anforderungen der jeweiligen Anlage berücksichtigt.

Wann ist ein mehrstufiges Filtersystem sinnvoll?

Ein mehrstufiges Filtersystem sollte bei hohen Anforderungen an die Luftreinheit oder bei unterschiedlichen Verunreinigungen umgesetzt werden. Ein Vorfilter kann größere Partikel herausfiltern, während anschließende Feinfilter oder Aktivkohlefilter Feinstaub, Aerosole und Gerüche entfernen. Auf diese Weise erhöhen sich die Lebensdauer der einzelnen Filterstufen und die Gesamtwirksamkeit der Filtration.

Wie wählt man den passenden Vakuumfilter aus?

Bei der Auswahl eines Vakuumfilters spielen verschiedene Faktoren eine Rolle:

Benötigter Unterdruck
Volumenstrom
Gewünschte Filterfeinheit
Zu filterndes Medium
Umgebungsbedingungen

Auch die Anforderungen an Wartungsintervalle, Standzeit und Materialbeständigkeit sollen berücksichtigt werden.

Wie berechne ich die optimale Filterkapazität?

Die optimale Filterkapazität richtet sich vor allem nach dem Volumenstrom der Anlage, dem Grad der Luftverschmutzung und dem gewünschten Wartungsintervall. Eine ausreichend dimensionierte Fluidtechnik vermeidet hohe Druckverluste, erhöht die Energieeffizienz und sichert eine möglichst lange Standzeit des Filterelements.

Was sind die besten Vakuumfilter für die jeweilige Anwendung?

Bei der Wahl des besten Vakuumfilters sind die entscheidenden Kriterien die Art der zu reinigenden Verunreinigung, die benötigte Filterfeinheit, die chemische Beständigkeit des Filtermediums sowie die Anforderungen des Vakuumsystems. Für viele industrielle Anwendungen werden Cellulose- oder Polyesterfilter angewendet, während Aktivkohle- oder Edelstahlfilter spezielle Anforderungen abdecken.

Wartung, Standzeit und typische Probleme von Vakuumfiltern

Die regelmäßige Wartung ist entscheidend für die Betriebssicherheit von Vakuumanlagen. Verschmutzte Filter erhöhen den Strömungswiderstand, verringern die Anlagenleistung und können unnötigen Verschleiß an der Vakuumpumpe verursachen.

Welche typischen Probleme treten bei der Vakuumfiltration auf?

Das sind die häufigsten Probleme bei der Vakuumfiltration:

Zugesetzte Filterelemente
Erhöhte Druckverluste
Leckagen im Gehäuse
Geringe Filterfläche

Diese Faktoren können die Effizienz der Anlage verringern und die Lebensdauer von Komponenten reduzieren.

Welche Faktoren beeinflussen die Standzeit eines Vakuumfilters?

Die Standzeit eines Vakuumfilters wird vor allem durch die Verschmutzung der zugeführten Luft, die Belastung des Filtermaterials, den Druckunterschied sowie durch die Umgebungsbedingungen bestimmt. Hohe Staubmengen, Feuchtigkeit, Ölnebel oder aggressive Stoffe können die Lebensdauer des Filterelements verringern. Eine fachgerechte Auslegung und regelmäßige Wartung tragen dazu bei, die Wechselintervalle zu verlängern.

Vakuumfilter kaufen: Worauf sollte man achten?

Beim Kauf eines Vakuumfilters sollten je nach Anwendung folgende Faktoren berücksichtigt werden:

Filterfeinheit
Volumenstrom
Druckbereich
Anschlussgröße
Materialausführung

Darüber hinaus sollte auf hochwertige Filtermedien und eine robuste Gehäusekonstruktion geachtet werden. So werden eine lange Standzeit und hohe Betriebssicherheit gewährleistet.

Wo kann ich Vakuumfilter kaufen?

Bei ELSÄSSER Filtertechnik findest du eine große Auswahl an Vakuumfiltern mit Vakuumfiltergehäusen für unterschiedlichste industrielle Anwendungen, die hohe Qualität erfordern. Durch eine große Variation unterschiedlicher Baugrößen, Filtermedien und Anschlussvarianten lässt sich für nahezu jede Vakuumanlage die passende Lösung finden.

Einfach die jeweilige Herstellernummer eingeben und schon kannst du sowohl den Original-Ersatzfilter als auch passgenaue Alternativen schnell und einfach identifizieren.

Oder du gehst direkt auf unser Experten-Team zu und erhältst eine fachmännische Beratung für deinen individuellen Filter.
