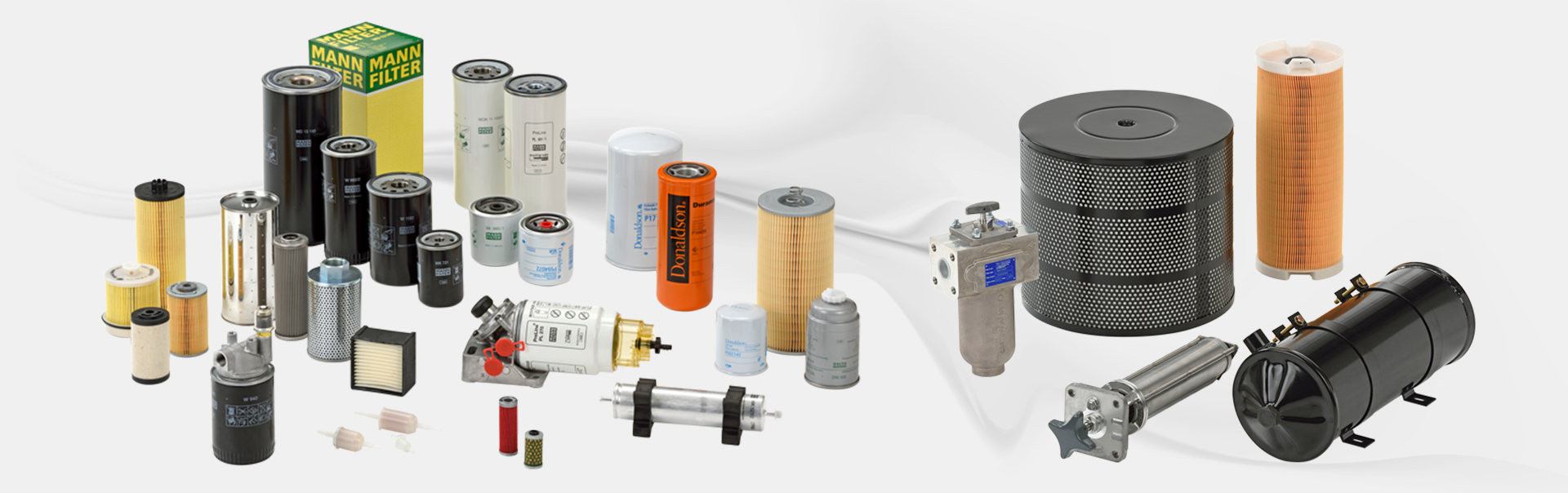

Flüssigkeitsfilter

Was sind Flüssigkeitsfilter?

Flüssigkeitsfilter werden genutzt, um Schmutzpartikel, Wasser, Abrieb und andere Verunreinigungen aus Prozessflüssigkeiten zu entfernen. Je nach Anwendungsbereich kommen unterschiedliche Filtermedien, Filterfeinheiten und Bauformen zum Einsatz.

Flüssigkeitsfilter werden unter anderem in Hydrauliksystemen, Schmierölkreisläufen, Kühlanlagen, der Lebensmittelindustrie und im allgemeinen Maschinenbau verwendet.

Wie funktioniert ein Flüssigkeitsfilter?

Die kontaminierte Flüssigkeit wird über den Eintrittsstutzen zu dem Filterelement geführt, dort gereinigt und anschließend über den Reinflüssigkeitsstutzen der Maschine wieder zugeführt. Während der Filtration werden Schmutzpartikel je nach Filterfeinheit und dem jeweiligen Filtermedium zuverlässig abgeschieden.

Wozu dient ein Flüssigkeitsfilter in einer Anlage?

Ein Flüssigkeitsfilter schützt Anlagen und Maschinen vor Verunreinigungen. Er entfernt Partikel und Fremdstoffe, minimiert Verschleiß und reduziert Ausfallrisiken. Die Filtration verbessert die Flüssigkeitsreinheit, erhöht die Betriebssicherheit und verlängert die Lebensdauer der Anlage. Flüssigkeitsfilter sind unerlässlich für die Effizienz und Zuverlässigkeit industrieller Systeme.

Ein Flüssigkeitsfilter schützt Anlagen, Maschinen und einzelne Komponenten vor Verunreinigungen. Durch die Abscheidung von Partikeln und Fremdstoffen werden der Verschleißschutz und die Betriebssicherheit verbessert.

Welche Arten von Flüssigkeitsfiltern gibt es?

Flüssigkeitsfilter wie z.B. Ölfilter, Kraftstofffilter oder Hydraulikfilter bietet ELSÄSSER Filtertechnik GmbH für leistungsstarke Motoren, Geräte und Maschinen für unterschiedlichste Einsatzgebiete in höchster Qualität. Das für die jeweilige Anwendung passende Zubehör für die Flüssigkeitsfilter wie z.B. Filterköpfe für Leitungseinbau sowie optische oder elektrische Wartungsanzeiger bzw. -schalter runden unser Lieferprogramm ab. Bitte entnimm der folgenden Übersicht, welche Flüssigkeitsfilter am Besten für deine Anforderungen geeignet sind.

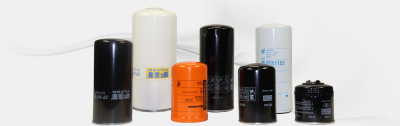

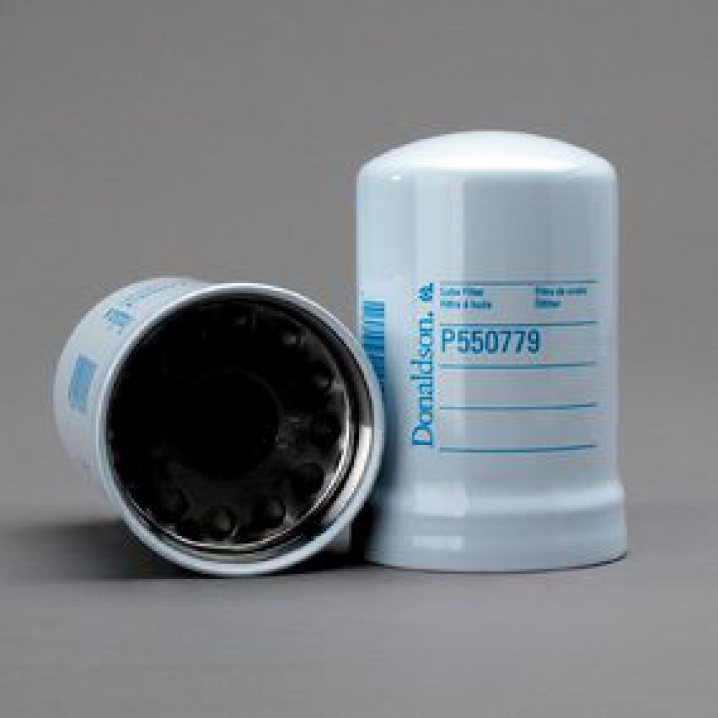

Ölwechselfilter

Ölwechselfilter (Spin-On = Anschraubelemente) sorgen dafür, dass das Schmieröl frei von Schmutzpartikeln, wie z.B. Ruß oder Krackprodukten bleibt und beugen somit Schäden vor. Sie werden meist von außen nach innen durchströmt. Das gefilterte Schmieröl tritt durch die mittige Zentralbohrung wieder aus. Je nach Anforderung sind diese Spin-On Filter mit z.B. Umgehungsventilen, Rücklaufsperrventilen usw. ausgestattet.

Ölfilterelemente

Die Ölfilterelemente werden u.a. in der Haupt- und Nebenstromfiltration angewendet. Bei Otto-/Dieselmotoren werden diese Ölfilterelemente üblicherweise in Ölfiltermodulen verbaut, die fest am Motor integriert sind. Hier runden metallfreie Elemente das Portfolio ab. Diese metallfreien Elemente können umweltfreundlich entsorgt werden.

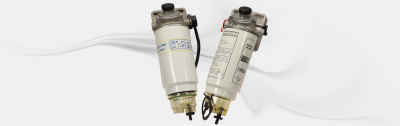

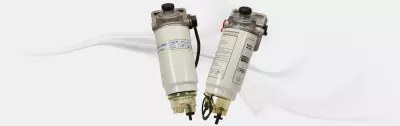

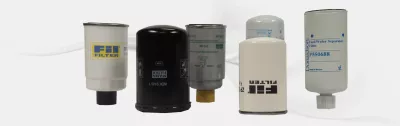

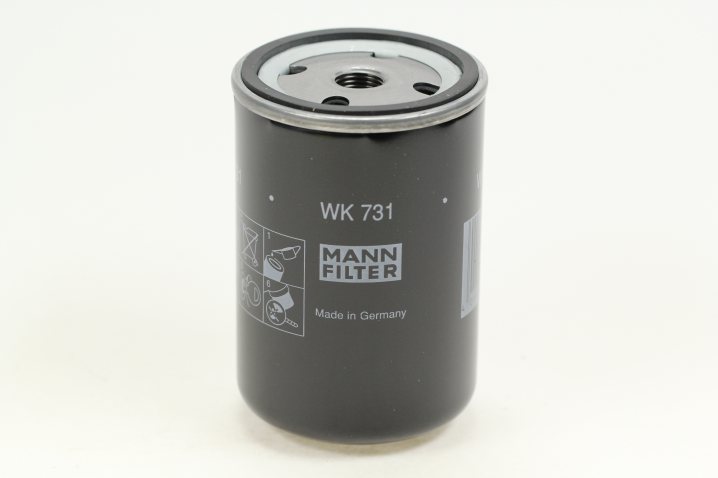

Kraftstoffwechselfilter

Kraftstoffwechselfilter sind ähnlich wie die Ölwechselfilter. Sie finden jedoch überwiegend in der Kraftstofffiltration Verwendung. Kraftstofffilter haben die Aufgabe, Schmutzpartikel und Wasser aus dem Kraftstoff auszufiltern. Dieses abgeschiedene Wasser sammelt sich im Wassersammelraum im Filtersumpf oder kann bauartbedingt auch mittels einer Wasserablassschraube abgeschieden werden. Mit seiner Funktion leistet der Kraftstofffilter einen wichtigen Beitrag zur Betriebssicherheit jedes Motors.

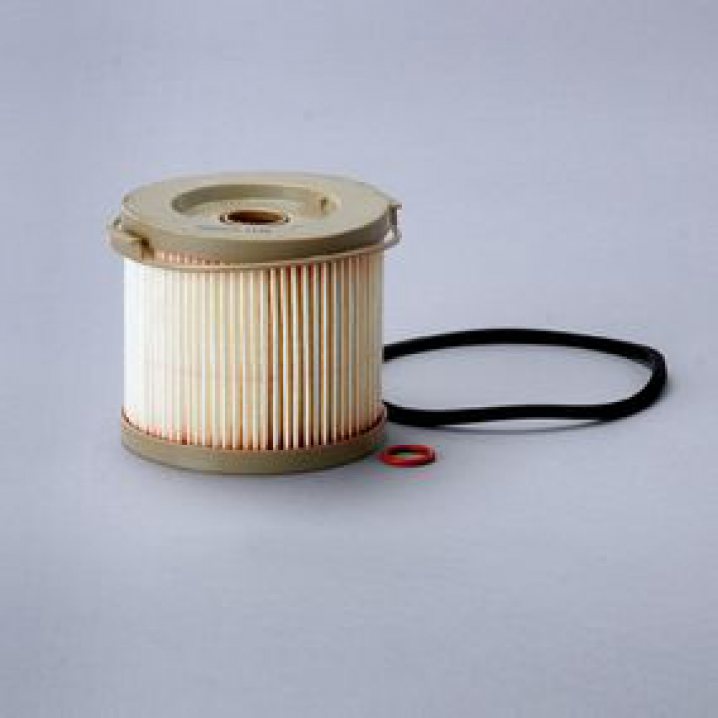

Kraftstofffilterelemente

Diese Filterelemente werden hauptsächlich in der Kraftstofffeinfilterung angewendet. Sie sind üblicherweise in eigenen Gehäusen, die im Motor integriert sind, eingebaut.

Leitungsfilter

Leitungsfilter zur Feinfiltration werden u.a. bei Hydrauliksystemen in Schmierölkreisläufen im allgemeinen Maschinenbau verwendet. Sie bestehen aus einem Filterkopf mit Anschlussnippel zur Befestigung von Ölwechselfiltern. Optional können diese Leitungsfilter mit Wartungsanzeigern oder Wartungsschaltern ausgerüstet werden, um eine notwendige Filterwartung anzuzeigen. Des Weiteren sind auch Leitungsfilter mit Kraftstoffwechselfiltern erhältlich.

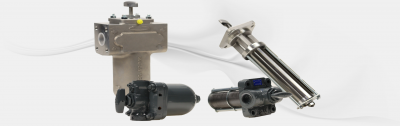

Spaltfilter

Spaltfilter sind besonders zur Filtration von zum Teil sehr stark verschmutzten Flüssigkeiten wie Schmieröl, Lacken, Polyol oder Isocyonat sowie Kühlschmierstoffen geeignet. Ein Spaltfilter kann im laufenden Betrieb durch Drehen eines Handgriffes abgereinigt werden. Hierbei wird die Verunreinigung mittels einer feststehenden Abstreifvorrichtung abgestreift und sinkt in den Schlammsammelraum am Filterboden. Hier kann die Verunreinigung mittels eines Kugelhahns ausgetragen werden. Selbstverständlich sind auch Ausführungen mit optionalen Getriebemotoren erhältlich.

Zentrifugen

Zentrifugen sind in der Lage, feinste Rußpartikel im Nebenstrom abzuscheiden. Sie werden u.a. als Alternative zu Nebenstromfiltern eingesetzt. Die Zentrifugen werden ohne Fremdenergie lediglich über den Öldruck angetrieben. Über Freistrahldüsen werden diese auf bis zu 10.000 U/min angetrieben. Aufgrund der hohen Fliehkräfte erreichen Zentrifugen einen sehr hohen Abscheidegrad. Nach Passieren des Abscheiders läuft das gereinigte Öl drucklos in die Ölwanne zurück.

Den richtigen Flüssigkeitsfilter finden

Die Auswahl des richtigen Flüssigkeitsfilters hängt von mehreren Faktoren ab. Neben der jeweiligen Flüssigkeit spielen Durchflussmenge, Betriebsdruck, Viskosität, Filterfeinheit und die entsprechende Standzeit eine wichtige Rolle. Nur ein korrekt ausgelegter Filter gewährleistet eine zuverlässige Filtration und eine hohe Betriebssicherheit der Anlage.

Welche Parameter werden zur Auslegung eines Flüssigkeitsfilters benötigt?

Folgende Parameter werden zur Auslegung von Flüssigkeitsfiltern benötigt:

• Durchflussmenge
• Betriebsdruck
• Betriebstemperatur/Umgebungstemperatur
• Art der abzuscheidenden Verunreinigung
• Menge der Verunreinigung
• Viskosität
• Geforderte Standzeit

Welchen Einfluss hat die Durchflussgeschwindigkeit auf die Filtereffizienz?

Die Durchflussgeschwindigkeit beeinflusst maßgeblich die Filterleistung. Sind die Durchflussraten zu hoch, steigt die Belastung des Filtermediums und die verfügbare Kontaktzeit der Flüssigkeit mit dem Filter sinkt. Erst eine bedarfsgerechte Auslegung von Durchflussmenge und Filterfläche verbessert die Filtration und unterstützt eine lange Standzeit des Filterelements.

Welcher Differenzdruck ist bei Flüssigkeitsfiltern normal?

Der zulässige Differenzdruck hängt von Bauart, Filtermedium und Anwendung ab. Durch eine zunehmende Beladung des Filters steigt der Druckverlust über dem Filterelement an. Ein erhöhter Differenzdruck ist ein Hinweis dafür, dass ein Filterwechsel oder eine Reinigung notwendig wird. Daher werden viele Leitungsfilter mit Wartungsanzeigern oder Wartungsschaltern ausgestattet.

Wo werden Flüssigkeitsfilter eingesetzt?

Flüssigkeitsfilter in Hydrauliksystemen, in Schmierölkreisläufen, im allgemeinen Maschinenbau und für die Motor- und Getriebeölfiltration angewendet. Weitere Einsatzgebiete von Flüssigkeitsfiltern als Prozesswasser in der Lebensmittelindustrie sowie in Kühlanlagen und auf Schiffen. Flüssigkeitsfilter sind in vielen verschiedenen Branchen zu finden.

Welche Flüssigkeiten können gefiltert werden?

Es können nahezu alle Flüssigkeiten gefiltert werden. Dabei kommt es auf die Viskosität an. Hierzu zählen unter anderem Hydrauliköl, Schmieröl, Kraftstoffe, Kühlmittel, Prozesswasser, Lacke sowie weitere Prozessflüssigkeiten. Für die optimale Auslegung müssen die jeweiligen Betriebsparameter berücksichtigt werden.

Wartung und Betrieb von Flüssigkeitsfiltern

Eine regelmäßige Wartung von Flüssigkeitsfiltern trägt maßgeblich zur Prozesssicherheit und zur Lebensdauer von Maschinen und Anlagen bei. Die Wartungsintervalle bei der Filterreinigung und dem Filterwechsel sollten auf die jeweilige Anwendung und die entsprechende Belastung durch Verunreinigungen abgestimmt sein.

Wie reinigt man einen industriellen Flüssigkeitsfilter?

Die Reinigung eines industriellen Flüssigkeitsfilters hängt von der jeweiligen Filterbauart ab. Während viele Filterelemente ausgetauscht werden, werden bestimmte Spaltfilter im laufenden Betrieb mechanisch gereinigt. Hierbei werden die abgelagerten Verunreinigungen entfernt und über den Schlammsammelraum ausgetragen.

Welche Wartungsintervalle gelten für Flüssigkeitsfilter?

Bei Flüssigkeitsfilter gibt es keine festen Wartungsintervalle. Sie richten sich nach Faktoren wie Durchflussmenge, Verschmutzungsgrad, Betriebsbedingungen und Standzeitanforderung und werden vom Maschinen- bzw. Fahrzeughersteller vorgeschrieben. Wartungsanzeiger und Wartungsschalter helfen dabei, den optimalen Zeitpunkt für Wartungsarbeiten zu bestimmen.

Welche Wartungskosten entstehen bei verschiedenen Filtertypen?

Die Wartungskosten werden von der Bauart des Filters, dem Filtermedium, den Betriebsbedingungen und den erforderlichen Wartungsintervallen beeinflusst. Reinigbare Systeme wie beispielsweise Spaltfilter können andere Wartungskosten verursachen als Filtertypen mit regelmäßig zu wechselnden Filterelementen.

Was sind häufige Probleme bei Flüssigkeitsfiltern?

Probleme bei Flüssigkeitsfiltern entstehen häufig durch ungeeignete Betriebsbedingungen, eine falsche Auslegung des Filters oder unzureichende Wartung. Verschmutzungen, veränderte Druckverhältnisse oder eine hohe Partikelbelastung können die Leistung der Flüssigkeitsfiltration beeinträchtigen. Zur langfristigen Sicherstellung der Filtersysteme ist es wichtig, die Filter regelmäßig zu überprüfen und an die spezifischen Einsatzbedingungen anzupassen.

Können sich in gesättigten Filtern Bakterien ansiedeln?

Bakterien können sich in gesättigten Filtern bei bestimmten Anwendungen ansiedeln. Insbesondere bei wasserhaltigen Medien oder Prozesswasser können Mikroorganismen auf verschmutzten oder lange genutzten Filtermedien niederlassen. Deshalb sind regelmäßige Wartungen, Filterwechsel und die Einhaltung der empfohlenen Betriebsbedingungen wichtig.

Wie erkenne ich, ob mein Motoröl bereits Wasser enthält?

Mögliche Anzeichen für Wasser im Motoröl umfassen eine milchige Verfärbung, Korrosion oder Veränderungen der Schmierfähigkeit.

Wo kann ich Flüssigkeitsfilter kaufen?

Bei ELSÄSSER Filtertechnik erhältst du ein großes Angebot an Flüssigkeitsfiltern, Leitungsfiltern und passendem Flüssigkeitsfilter-Zubehör für unterschiedlichste Anwendungen. Über die Filternummer kannst du schnell den passenden Filter oder eine geeignete Alternative identifizieren.
