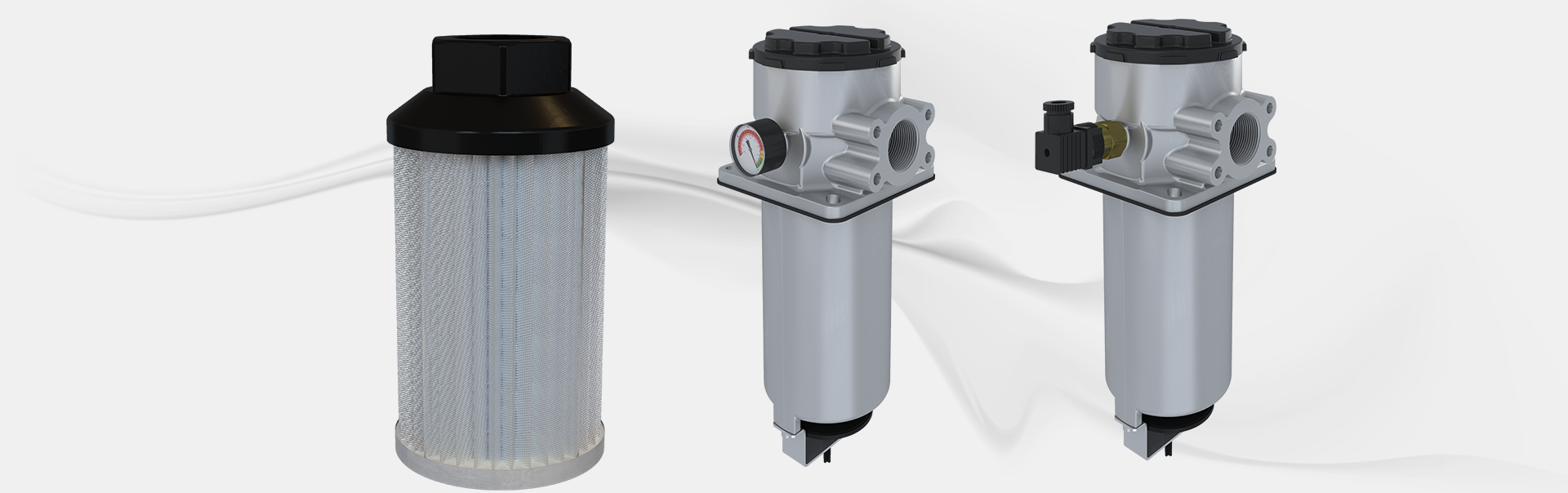

Saugfilter

Wozu dienen Saugfilter?

Saugfilter werden vor der Pumpe in das Hydrauliksystem integriert und dienen hauptsächlich zum Schutz der Pumpe vor Verunreinigungen aus der Anlage. Sie sichern so die optimale Funktion des Systems und erhöhen die Lebensdauer der Pumpe. Verunreinigungen können eventuell bei der Montage am System oder aber auch von verschmutztem Öl bei Ergänzungs- oder Neubefüllung des Systems entstehen.

Saugfilter im Tank

Saugfilter die im Tank eingebaut werden, nennt man auch Saugkorb. Diese werden am Ende der Saugleitung, in der Regel per Gewinde, montiert. Der Saugfilter kann sowohl waagerecht als auch senkrecht an der Leitung verschraubt werden. Die Auslegung erfolgt nach dem vorhandenen Volumenstrom und den Anlagenkenndaten. Jedoch muss der Saugfilter groß genug gewählt werden, um eine mögliche Kavitation der Pumpe zu vermeiden.

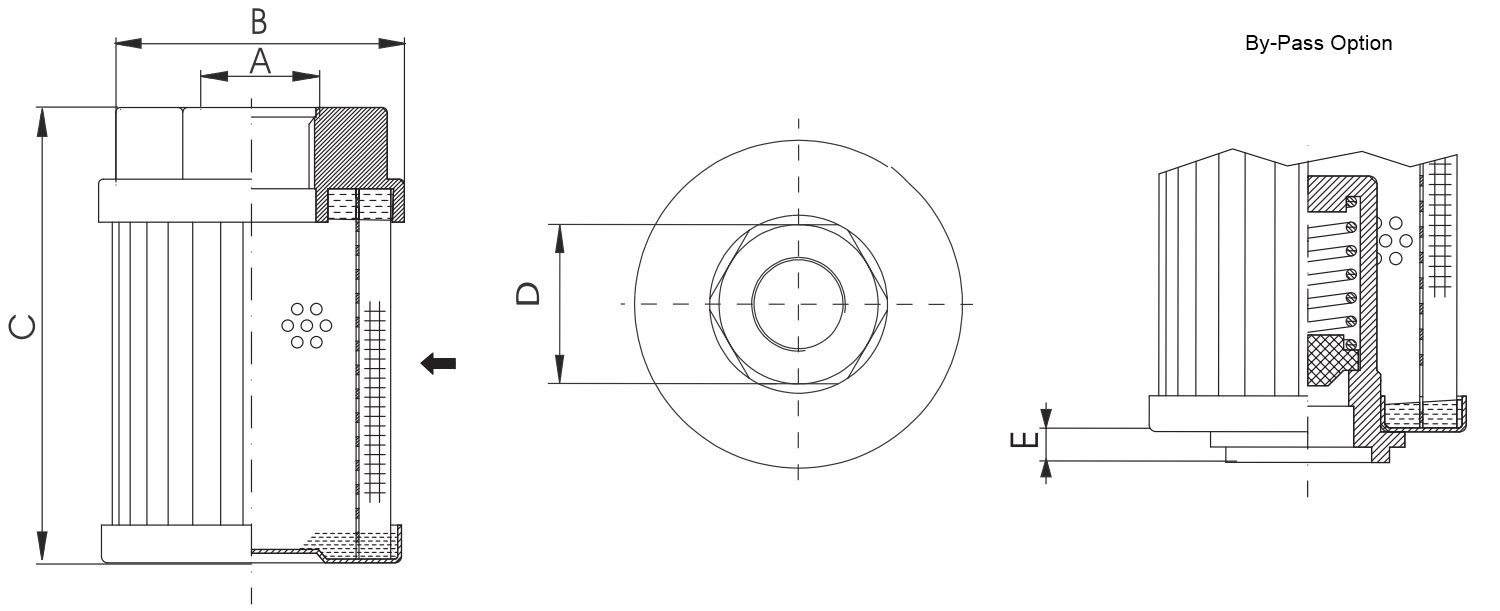

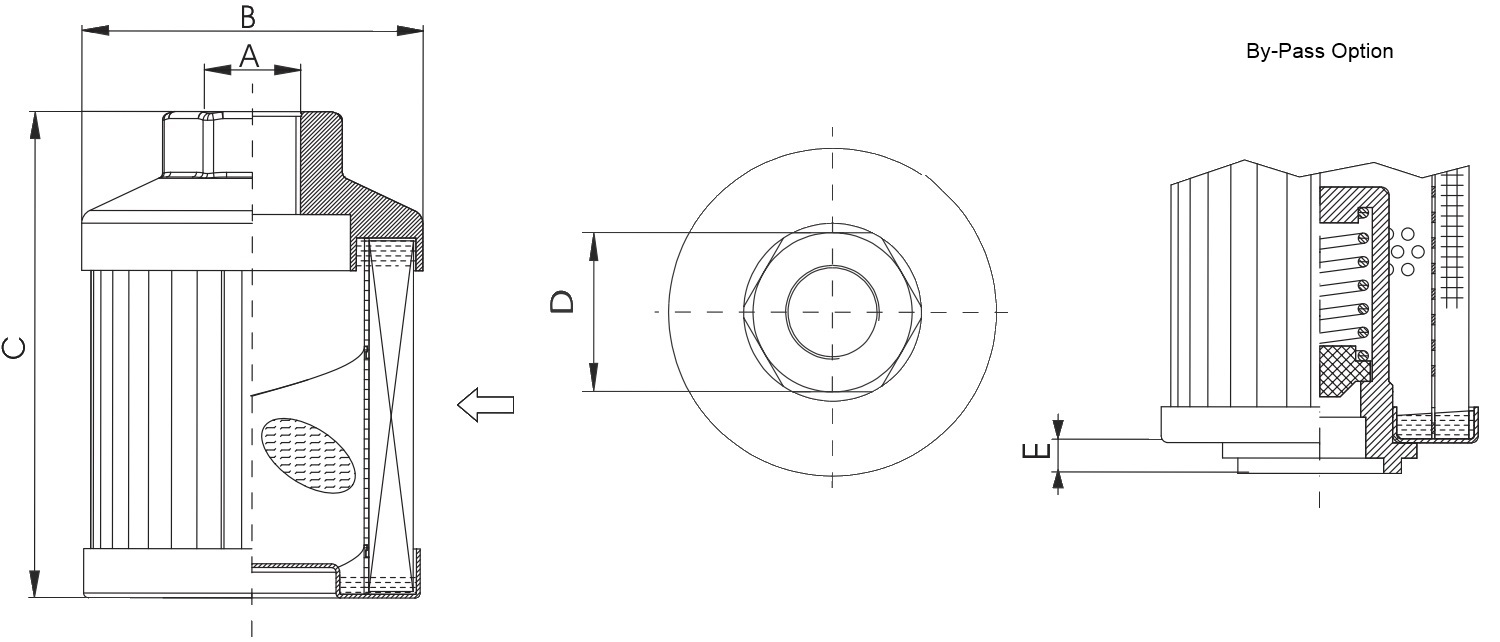

Es gibt Saugfilter in verschiedenen Größen von G 3/8“ bis G 4“ oder auch mit NPT Gewinde sowie verschiedenen Filterfeinheiten. Das gängigste Filtermedium bei Saugfiltern, das im Tank installiert wird, ist Metallgewebe (wire mesh) in den Feinheiten 60µm, 125µm oder 250µm. Diese Saugfilter sind in Ausführungen mit oder ohne Bypassventil verfügbar. Wobei hier der Saugfilter ohne Bypass die gängige Type ist.

Bei der Montage des Saugfilters muss darauf geachtet werden, dass der Saugfilter an der richtigen Position im Tank platziert wird. Im Betrieb der Anlage darf der Saugfilter nicht über dem Ölspiegel liegen. Da sonst die Gefahr besteht, dass Luft angesaugt wird. Wenn der Saugfilter jedoch zu tief im Tank sitzt, können Ablagerungen vom Grund des Tanks angesaugt werden. Beides würde zu Kavitation und Schäden an der Pumpe bis hin zum Ausfall der gesamten Hydraulikanlage führen.

Saugfilter außerhalb vom Tank

Saugfilter die außerhalb vom Tank montiert werden, gehören zur Gruppe der Leitungsfilter. Diese Saugfilter bestehen aus einem Filterkopf, mit oder ohne integriertem Bypassventil, die in die Leitung eingebaut werden. Der größte Vorteil gegenüber dem Saugkorb, welcher sich im Tank befindet, ist der, dass beim Austausch des Elementes der Tank nicht geöffnet werden muss und somit die Gefahr der zusätzlichen Schmutzeintragung in das System ausgeschlossen ist.

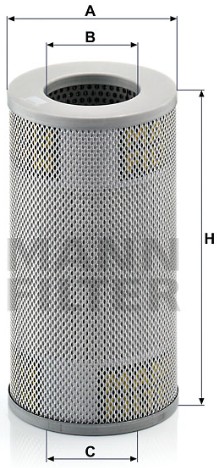

Darüber hinaus ist die Auswahl der verfügbaren Filterelemente wesentlich größer und kann somit genauer in die Hydraulikanlage integriert werden. In der Regel finden Cellulose- oder Glasfaserelemente mit einer Filterfeinheit von 10-20µm Verwendung. Je nach Anwendung können auch Filterelemente mit Drahtgewebe (wire mesh) in 60µm, 125µm und 250µm eingesetzt werden. Der Unterdruckanzeiger bzw. Unterdruckschalter signalisiert wann der Wechselfilter seine Schmutzaufnahmekapazität erreicht hat und gewechselt werden muss.

Die Auslegung erfolgt wie beim Saugfilter im Tank nach Volumenstrom und Anlagenkenndaten. Bei der Montage vom Saugfilter muss auf den Flussrichtungspfeil am Filterkopf geachtet werden. Der Wechselfilter (Spin On) muss nach unten zeigen. Ein Einbau vom Saugfilter in der senkrechten Leitung ist nicht möglich. Bei der Installation vom Saugfilter muss ebenso auf genügend Platz zum Wechsel von Wechselfilter und Wartungsanzeiger geachtet werden. Der Saugfilter sollte gut zugänglich montiert werden, um jederzeit bei einer Störung eingreifen zu können. Zudem spart dies Zeit und Geld beim Austausch der Filterelemente.

Saugfilter bei Elsässer Filtertechnik

Unsere Saugfilter sind standardmäßig für alle Flüssigkeiten des Typs HH-HL-HM- und HV geeignet. Des Weiteren kann auch der Einsatz von anderen Flüssigkeiten geprüft werden. Die Betriebstemperatur liegt zwischen -20°C und +100°C.
