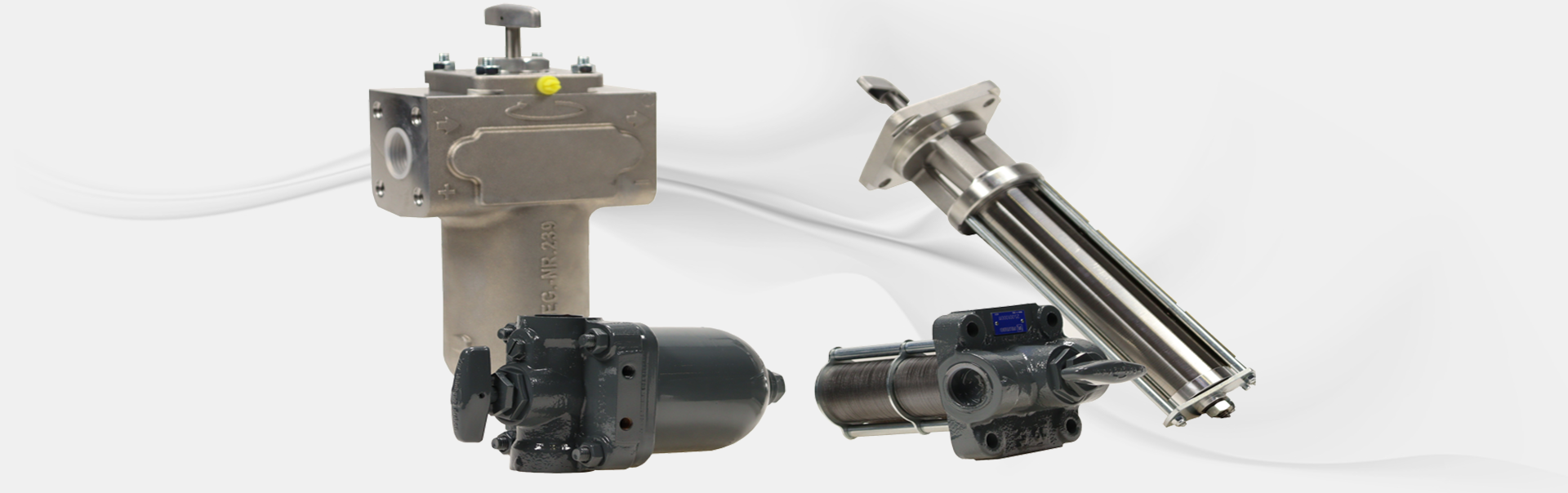

Spaltfilter

Wie funktioniert ein Spaltfilter?

Spaltfilter, der Klassiker unter den Flüssigkeitsfiltern, und doch ein tausendfach bewährter Profi auf seinem Gebiet. Plattenspalt-, Spaltrohr- und Drahtspaltfilter sind für die Filtration stark verschmutzter hoch- und niedrigviskoser Flüssigkeiten wie z. B. Kraftstoffe, Schmieröle, Farben, Polyol, Isocyanat, Kühlschmierstoffe etc. ausgelegt.

Einsatzgebiete von Spaltfiltern

Sie können in allen industriellen Bereichen eingesetzt werden, z. B.:

• Dampfmaschinen und Hydromotoren
• Pumpen
• Hydraulische Systeme
• Werkzeugmaschinen
• Getriebe
• Mittlere bis große Verbrennungsmotoren
• Lebensmittelindustrie
• Verarbeitung von Polyurethan, Dämmstoffen aller Art
• Lösungsmittel, Klebstoffe und Weichmacher
• Teerprodukte, Bodenbeläge, Epoxidharz
• Reinigung von Wasser und Flüssigkeiten für chemische Prozesse, etc.
• u.v.m.

Spaltfilter können im Haupt- und Nebenstrom eingesetzt werden. Die Strömungsrichtung durch den Filtereinsatz ist von außen nach innen und die Filterfeinheit wird durch die Spaltweite definiert. Filtergehäuse werden aus Stahl, Gusseisen, Aluminium und auf Anfrage auch aus anderen Materialien gefertigt.

Besonderheiten von Spaltfiltern

Als besondere Merkmale dieser Filtertypen sind folgende Attribute hervorzuheben:

• Abreinigung im laufenden Betrieb
• Wartungsarm
• Hohe Standzeiten
• Einsetzbar im Haupt- oder Nebenstrom
• Keine weiteren Filterhilfsmittel notwendig

Hinter der Herstellung der Spaltfilter mit ihrer robusten Bauweise und ihren konkurrenzlosen Eigenschaften steht jahrzehntelange Erfahrung.

Spaltfilterausführungen

Die drei Spaltfilterarten Plattenspaltfilter, Spaltrohrfilter und Drahtspaltfilter arbeiten nach dem gleichen Grundgedanken, unterscheiden sich aber doch konstruktiv voneinander. In den folgenden Kategorien erläutern wir die jeweiligen Funktionsweisen.

Plattenspaltfilter (Spaltbreiten ab 0,1 mm)

• Geeignet für Hochviskose Flüssigkeiten.

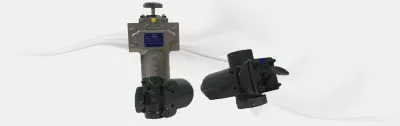

Plattenspaltfilter.

Spaltrohrfilter (Spaltbreiten ab 0,05 mm)

• Geeignet für Wässrige und/oder aggressive Flüssigkeiten

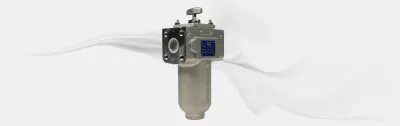

Spaltrohrfilter

Drahtspaltfilter (Spaltbreiten ab 0,03 mm)

• Geeignet für Kraftstoffe und Schmierstoffe

Drahtspaltfilter

Wartung von Spaltfiltern

Grundsätzlich gilt, dass Wartungsarbeiten an Spaltfiltern nur durch eingewiesenes Personal durchgeführt werden sollten.

Der Wartungsplan richtet sich nach der jeweiligen Anwendung und der Schmutzkonzentration, der Dichte des Schmutzes sowie der Schmutzart.

Je höher die Schmutzkonzentration und ungünstiger die Art des Schmutzes, desto kürzer müssen die Wartungsintervalle gewählt werden. Wobei bei geringer Schmutzkonzentration und günstiger Schmutzart die Wartungsintervalle eventuell erheblich verlängert werden können.

Bei Reinigungs-, Wartungs- und Instandsetzungsarbeiten muss die kundenseitige Anlage abgeschaltet sein. Die Anlage darf über keinen Druck mehr verfügen und ist gegen unbeabsichtigtes Wiedereinschalten zu sichern. Bei ausgebautem Filterelement darf die Anlage nicht gestartet werden!

Anwendertipps zur Wartung von Spaltfiltern

Um den Filtereinsatz zu warten, drehen Sie ihn mit dem Drehknopf ein- oder zweimal. Der Gap-Reiniger oder Schaber entfernt die Verunreinigungen, die in die Schlammkammer des Gehäuses herabfallen. Verunreinigungen können durch Abschrauben des Stopfens abgelassen werden.

Die Reinigung ist am effektivsten, wenn sie unmittelbar nach Betriebsende durchgeführt wird, so dass die abgeschabten Verunreinigungen leicht in die Schlammkammer des Gehäuses fallen.

1. Bei Undichtigkeiten an der Stopfbuchse lösen Sie deren Kontermutter und ziehen Sie die Stopfbuchsschraube leicht an.
2. Achten Sie darauf, dass sich der Knopf leicht drehen lässt, da ein zu starkes Anziehen die Stopfbuchsbrille beschädigen kann.
3. Ziehen Sie danach die Kontermutter wieder fest.
4. Sollte der Filtereinsatz stark verschmutzt sein nehmen Sie ihn heraus, tauchen Sie ihn in Spülmittel und waschen Sie ihn aus.
5. Sollte sich der Knopf nicht drehen lassen dann wenden Sie niemals übermäßige Kraft an, um ihn zu drehen.
6. Beschädigte oder nicht mehr drehbare Filtereinsätze müssen ausgetauscht werden.
