Druckfilter

Wie funktioniert ein Hydraulik-Druckfilter?

Druckfilter spielen eine zentrale Rolle beim sicheren Betrieb hydraulischer Systeme, da sie die Langlebigkeit und Zuverlässigkeit der Anlagen gewährleisten.

Hydraulik-Druckfilter werden hinter der Systempumpe installiert und dienen so dem direkten Komponentenschutz, beispielsweise von Servoventilen und anderen empfindlichen Systembauteilen. Darüber hinaus ist es ihre Aufgabe, die im Hydrauliksystem gewünschte Ölreinheit zu erreichen und zu erhalten. Ohne Druckfilter führen Schmutzpartikel, Abrieb und andere Verunreinigungen im Öl dazu, dass die Komponenten vorzeitig verschleißen, was die Betriebssicherheit gefährdet und die Leistung des gesamten Systems mindert.

Die Auslegung von Druckfiltern sowie aller weiteren Systemkomponenten muss stets auf die jeweilige Applikation und deren Anforderungen abgestimmt sein. Bei der Auswahl der geeigneten Filterkomponenten sind eine Reihe von Faktoren zu berücksichtigen. Dazu zählen der maximale Betriebsdruck, Differenzdruckbelastungen, Volumenstrom, die Filterfeinheit, die Anschlussgröße, der Temperaturbereich sowie das verwendete Fluid.

Wie ist ein Hydraulik-Druckfilter aufgebaut?

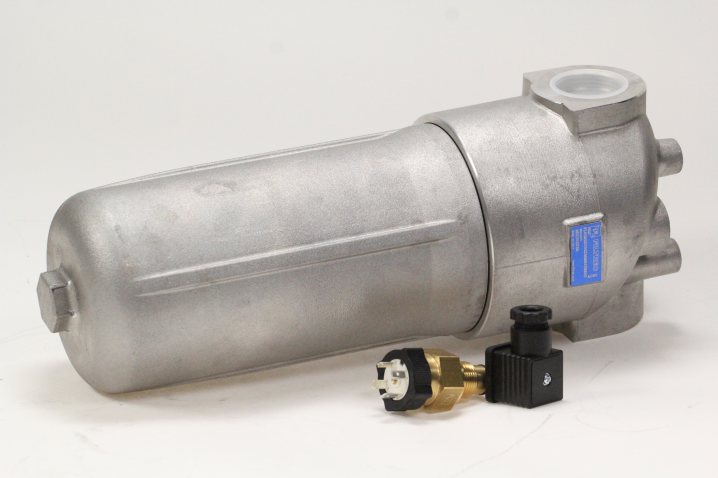

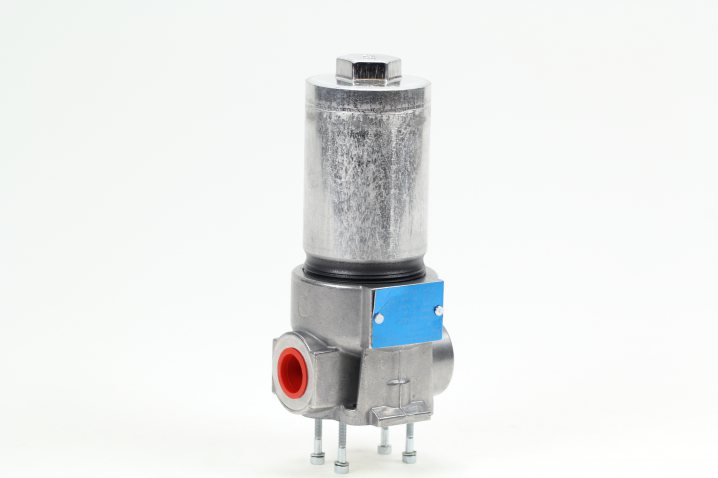

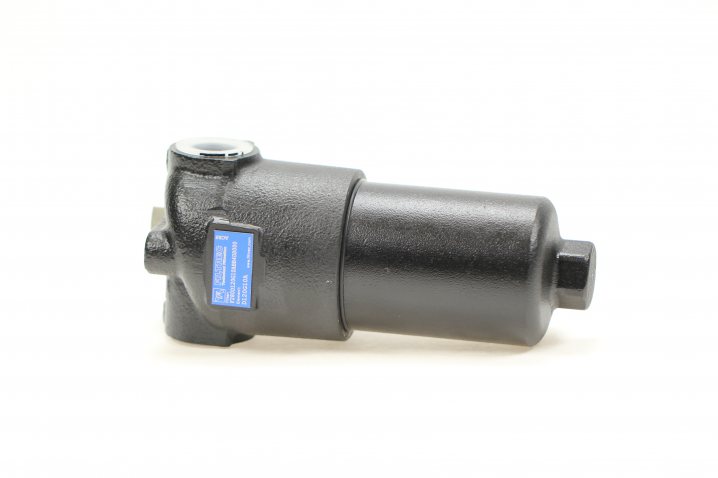

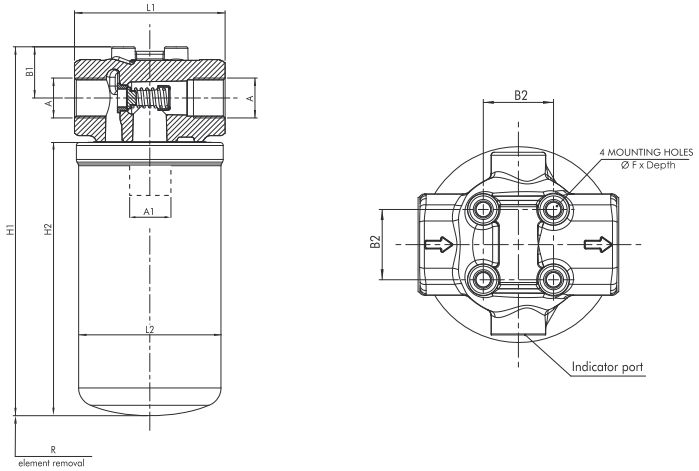

Druckfilter bestehen aus Filtergehäuse, Filterelement und zusätzlichen Komponenten.

• Das Filterelement ist das Herzstück und entfernt Schmutzpartikel aus dem Hydraulikfluid.
• Das wartungsfreundliche Gehäuse besteht aus Aluminium oder Stahl und hält dauerhaft dem Betriebsdruck stand.
• Ein Bypassventil schützt das Filterelement bei hohen Druckdifferenzen sowie bei Erreichen des Sättigungsgrades des Filterelements und sorgt dafür, dass das System weiterhin mit Öl versorgt wird.
• Eine Verschmutzungsanzeige (optisch oder elektrisch) zeigt an, wann das Filterelement gewechselt werden muss.

Sobald die Schmutzaufnahmekapazität des im Druckfilter verbauten Filterelements erreicht ist, steigen die Druckverhältnisse im Filtergehäuse an. Infolgedessen öffnet sich das Bypassventil bei einem definierten Druck, um das System weiterhin mit Hydrauliköl zu versorgen und Schäden an den Systemkomponenten zu vermeiden. Die Verschmutzungsanzeige spielt in diesem Zusammenhang eine entscheidende Rolle, da ein rechtzeitiger Filterwechsel für die Betriebssicherheit von grundlegender Bedeutung ist. Bei geöffnetem Bypassventil findet keine Filtration durch das Filterelement statt, sodass Schmutzpartikel im Hydrauliksystem weitergetragen werden.

Welche Besonderheiten gibt es bei Hydraulik-Druckfilter?

Bei Hydrauliksystemen mit besonders kritischen Komponenten empfehlen wir, ausschließlich Druckfilter ohne Bypassventil zu verwenden. Derartige Filter müssen mit einem Filterelement ausgestattet sein, das selbst höheren Differenzdruckbelastungen standhält, ohne Schaden zu nehmen. In solchen Systemen kommt der Verschmutzungsanzeige eine besondere Bedeutung zu.

Welche Arten von Hydraulik-Druckfiltern gibt es?

In der Hydraulik unterscheidet man im allgemeinen Sprachgebrauch vier Druckbereiche:

• Niederdruckfilter bis ca. 100 bar Betriebsdruck
• Mitteldruckfilter 100 bis 200 bar Betriebsdruck
• Hochdruckfilter 200 bis ca. 500 bar Betriebsdruck
• Höchstdruckfilter größer 500 bar Betriebsdruck

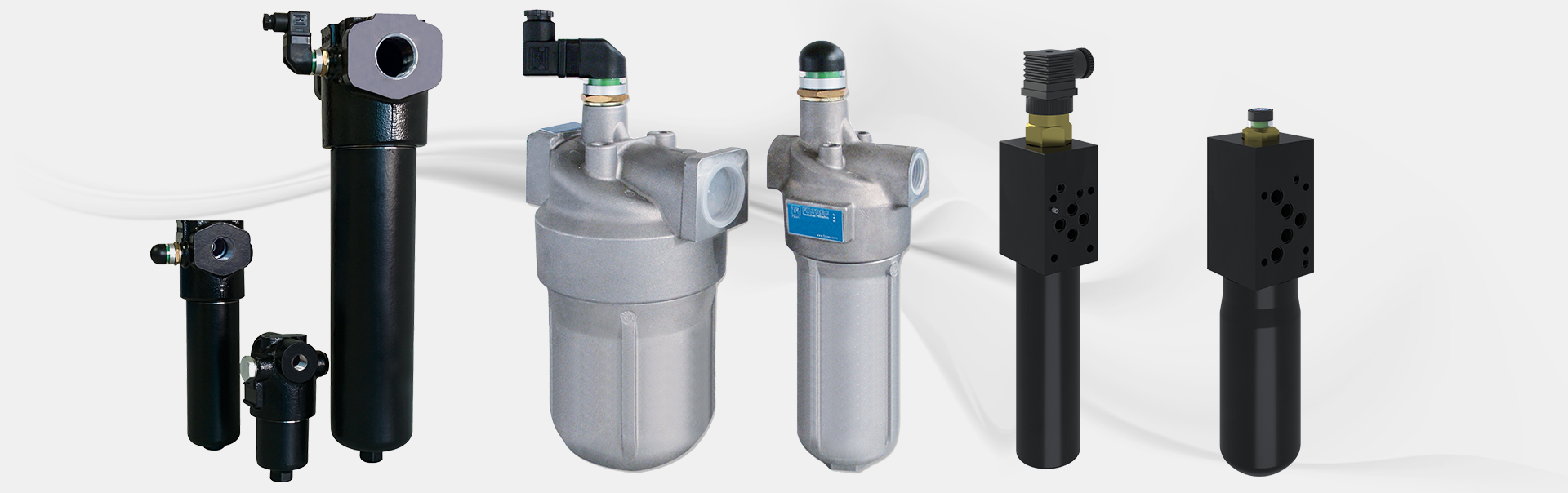

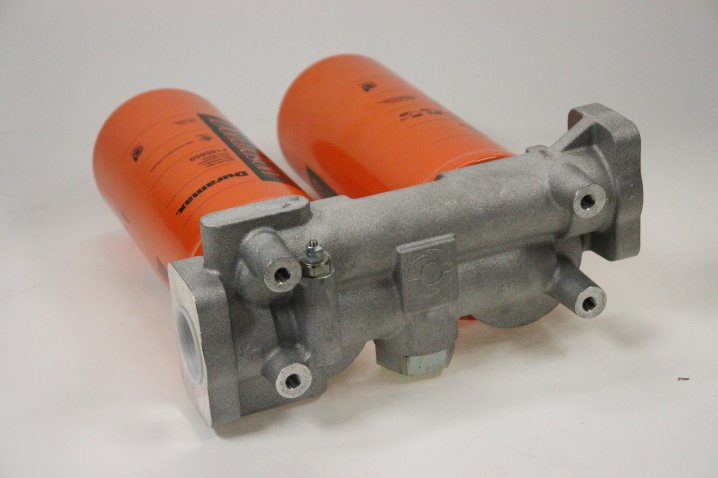

Unsere Produktpalette an Druckfiltern ist vielfältig und deckt alle Anwendungsbereiche ab. Wir bieten Ihnen den richtigen Druckfilter für Ihre Anforderungen in den verschiedensten Ausführungen.

Druckfilter im Baukastensystem von Elsässer Filter-Technik

Neben den verschiedenen Druckfilterbaureihen, die wir gerne für Sie auslegen und einbau- und einsatzfertig liefern, halten wir für Sie auch ein Baukastensystem bereit.

Der Vorteil unseres Baukastensystems:

Die Bevorratung ausgewählter Filtergehäuse in Kombination mit dem gewünschten Filterelement und Wartungsschalter ermöglicht uns, Ihre Bestellung in der Regel noch am Bestelltag zu versenden. Unser Baukastensystem umfasst folgende Komponenten:

1. Filtergehäuse (oft mit Bypassventil)

2. Passendes Filterelement (in der benötigten Filterfeinheit)

3. Optionaler Wartungsschalter (optisch oder elektrisch)

Wir halten mehrheitlich Druckfiltergehäuse mit Bypassventil vorrätig. Sie wählen das passende Filtergehäuse und Filterelement aus und komplettieren den Druckfilter nach Anlieferung. So können Sie Ihren neuen Druckfilter nach wenigen Handgriffen in Betrieb nehmen.

Dadurch ergeben sich für Ihre individuellen Anforderungen eine Vielzahl an Kombinationsmöglichkeiten. Gerne konfigurieren wir den Druckfilter nach Ihren Angaben.
