Leitungsfilter

Funktion von Leitungs- bzw. In-line Filtern

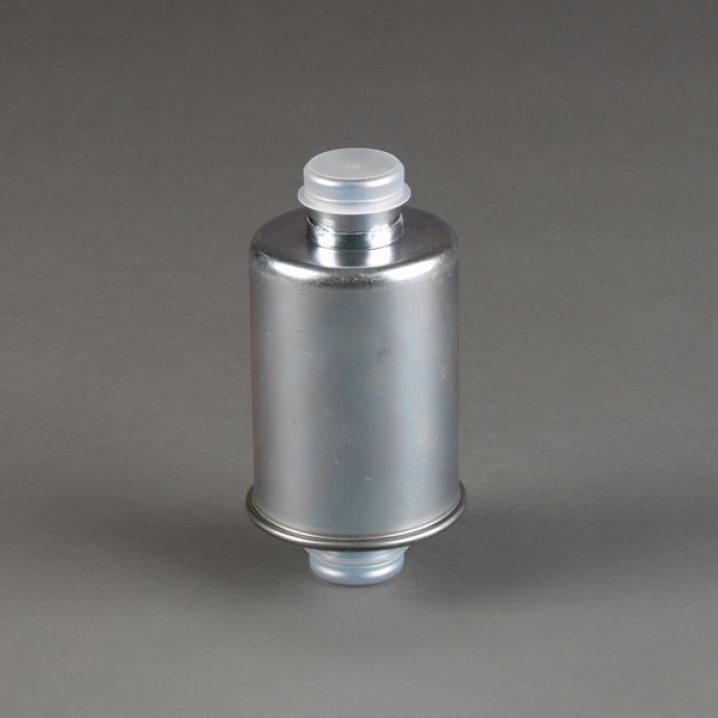

Leitungsfilter auch In-line Filter genannt, werden in der Hydraulik vornehmlich als Druckfilter in Rohrleitungen eingesetzt. Aber auch als Rücklauffilter finden Leitungsfilter gelegentlich Verwendung. Leitungsfilter werden in der Regel aus

• Aluminium (Niederdruckfilter)
• Stahl/Aluminium (Mitteldruckfilter)

• Stahl (Hochdruckfilter)


gefertigt.

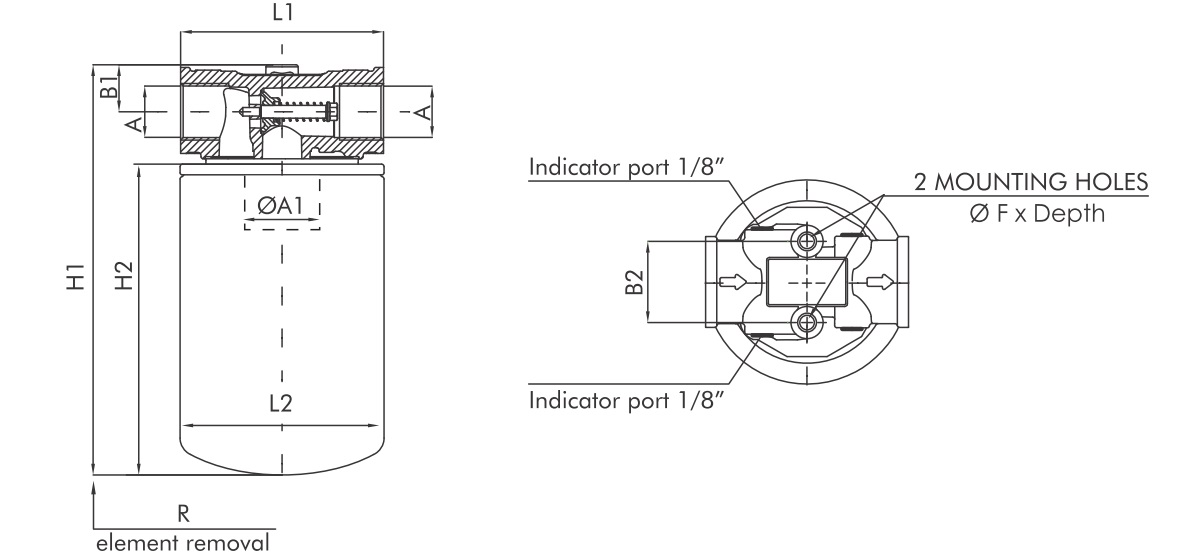

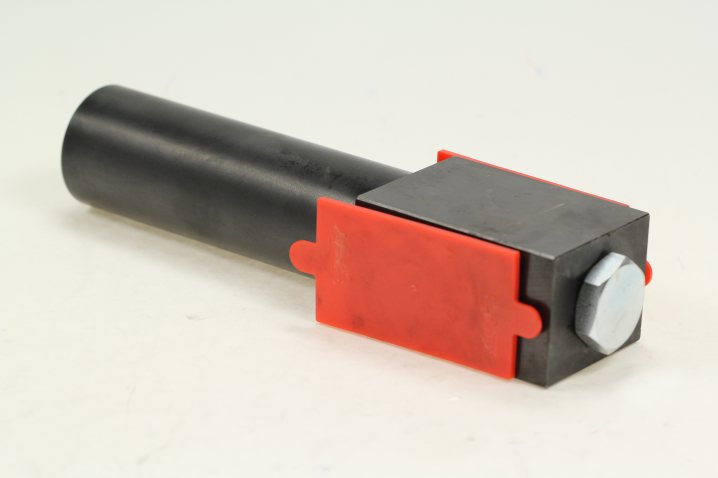

Sie bestehen aus einem Filterkopf, in den wiederum der Filtertopf eingeschraubt wird. In den häufigsten Applikationen besitzen Leitungsfilter ein Bypass Ventil mit definierten Schaltdruck, um die Hydraulikanlage bei Sättigung des Filterelements weiterhin mit dem verwendeten Fluid zu versorgen. Des Weiteren besitzen Leitungsfilter in der Regel eine Anschlussmöglichkeit für Wartungsanzeiger um den Betreiber den fälligen Austausch des Filterelements anzuzeigen.

Wechsel des Filterelements

Zum Wechsel des Filterelements wird der Filtertopf aus dem Filterkopf herausgeschraubt, das gesättigte Filterelement gegen ein Neues ausgetauscht und die Filterglocke wieder mit dem vorgegeben Drehmoment in den Filterkopf eingeschraubt. Für diesen Wartungsvorgang ist es zwingend notwendig, die Hydraulikanlage abzuschalten und das System drucklos zu machen.

Arten von Leitungsfiltern

Neben dem klassischen Leitungsfilter können auch sogenannte Doppelschaltfilter - oder auch Duplexfilter - verwendet werden. Diese bestehen aus einem Filterkopf, der zwei Filtertöpfe mit je einem Filterelement aufnehmen kann. Der Filterkopf dieses Leitungsfilters besitzt ein Umschaltventil, mit welchem zwischen den beiden Filtertöpfen umgeschaltet werden kann. Wenn Element A seine Schmutzaufnahmekapazität erreicht hat und ausgetauscht werden muss, kann somit ohne Unterbrechung des Systems auf das Element B umgeschaltet werden. Element A kann dadurch im laufenden Betrieb ersetzt werden.
